Tìm hiểu về IC LM339: Sơ đồ, nguyên lý hoạt động

Tìm hiểu về IC LM339: Sơ đồ, nguyên lý hoạt động (2022)

LM339 là một IC so sánh vi phân bốn trong đó bốn bộ so sánh điện áp độc lập nằm bên trong một gói 14 quy trình duy nhất.

Vì nó là một IC so sánh, do đó nó so sánh hai giá trị đầu vào và tạo đầu ra tùy thuộc vào sự so sánh. Tất cả các trình so sánh hoạt động độc lập và do đó chúng có thể thực hiện các tác vụ khác nhau cùng một lúc. IC LM339 tương thích với tất cả các dạng logic TTL, MOS và CMOS.

Sơ đồ chân của LM339

IC so sánh vi phân bốn này có mười bốn chân. Trong số này, ba chân được gán cho mỗi bộ so sánh. Để tạo sự khác biệt, chúng tôi cung cấp các màu khác nhau cho các chân của mỗi bộ so sánh. Nhưng một chân cấp nguồn chung sử dụng cho tất cả các bộ so sánh.

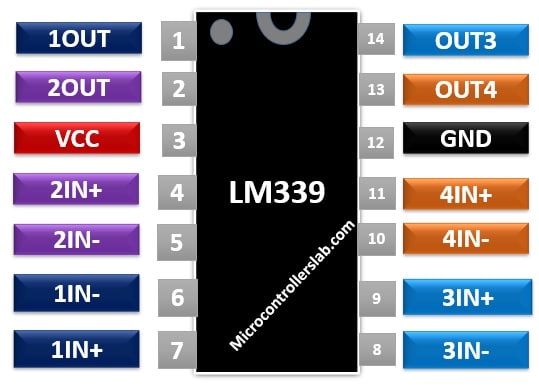

Sơ đồ chân của LM339

Mô tả các PIN

Tất cả bốn bộ so sánh đều bao gồm hai chân đầu vào và một chân đầu ra và một đường dây cung cấp tích cực được chia sẻ và nối đất.

  • Các PIN 4, 6, 8, 10 là các đầu vào tiêu cực
  • Các PIN 5, 7, 9, 11 là các đầu vào tích cực
  • Các PIN 1, 2, 13, 14 là các chân đầu ra.
  • PIN 3 và 12 là chân cấp nguồn.

Nguyên lý làm việc của LM339

Cách làm việc của IC so sánh vi sai tương tự như các IC so sánh khác. Mỗi COM có ba chân. Các chân đầu vào đảo ngược (-IN) và không đảo (+ IN). Chúng tôi kết nối điện áp đầu vào dương với thiết bị đầu cuối không đảo và tín hiệu đầu vào âm với chân không đảo.

Nếu điện áp tại chân -IN lớn hơn chân + IN và điện áp bù, đầu ra sẽ là mức logic 0.
Tương tự, nếu điện áp tại chân + IN cao hơn -IN và các đầu nối bù, tín hiệu mức cao logic sẽ xuất hiện ở chân đầu ra.

Một số tính năng chính của IC LM339 là:

  • Bốn bộ so sánh có nhiễu rất thấp.
  • Hoạt động từ nguồn điện đơn cũng như nguồn điện kép trên dải điện áp rộng.
  • Đối với hoạt động đơn, giá trị điện áp cung cấp phải nằm trong khoảng từ +3.0 V đến +36 V. Trong trường hợp cung cấp kép, phạm vi là + 18V và -18V.
  • Nó có dòng điện xu hướng đầu vào thấp, dòng điện bù và điện áp bù.
  • Thiết bị này tương thích với các dạng logic TTL, MOS và CMOS.
  • Nó cung cấp dòng điện cung cấp thấp, thường là 0,8mA. Giá trị của nó không phụ thuộc vào nguồn điện áp.
  • Phạm vi điện áp đầu vào chế độ chung mà trong đó IC thực hiện hoạt động bình thường bao gồm đất ngay cả khi được điều chỉnh từ một điện áp nguồn duy nhất.
  • Điện áp bão hòa đầu ra thường là 130mV ở 4mA.

Bộ so sánh điện áp tương đương

LM139, LM239, LM2901, LM311

Các ứng dụng bao gồm

  • Tạo xung sóng vuông và tạo độ trễ thời gian
  • Chuyển đổi tín hiệu tương tự sang kỹ thuật số
  • Bộ dao động điều khiển điện áp
  • Máy dò đỉnh và trong các ứng dụng phát hiện mức
  • Dụng cụ đo lường
  • Bộ khuếch đại đầu dò

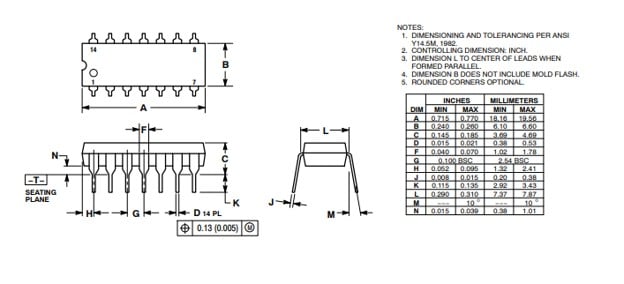

Bản vẽ 2D IC LM339

Bản vẽ 2D IC LM339

Nguồn: Tổng hợp
